沥青烟的治理

信息来源:http://www.hbzbhbkj.com/ 作者:湖北中邦环保设备有限公司 发布时间:2018-01-25 06:50

  一、 沥青烟的产生源

  沥青烟是含有沥青的物质在加热与燃烧的过程中产生不同程度的沥青烟气。炭素行业是产生沥青烟污染的主要来源。它包括各种电极、炭砖、炭块、石墨化、耐火材料浸渍、炭纤维等产品,都是由石油焦和沥青为原料经混捏成型,隔绝空气高温焙烧而生产的,其过程中都排放出沥青烟。

  二、 沥青烟成份

  沥青烟是一种含有大量多环芳烃及少量氧、硫、氮的杂环、混合物。通常以气溶胶的形式存在于烟气中,其粒径多在0.1-0.4μm之间。其中既有沥青挥发成份凝结成的固体、液体微粒,又有蒸汽状的有机化合物。沥青烟中3、4苯并芘是强致癌物质。

  三、 炭素焙烧炉的种类

  1、传统的:小型的焙烧炉、敞式倒焰窑;

  2、先进的:大型节能的、敞式环式炉、带盖环式炉。

  四、沥青烟的治理方法

  1、吸附法:常以焦炭、氧化铝、白云石等为吸附剂,采用固定床和流化床进行吸附。优点是:无污水、净化率高、装置简单、节能;缺点是:预除尘要求高,否则易粘结堵塞,吸附剂用后处理存在很大问题。

  2、吸收法:常以洗油、轻紫油为吸收剂,采用吸收塔,洗油循环使用,定期更换再生。优点是效率高;缺点是操作费用大、后期投资高,只适合烟气量小的工厂。

  3、焚烧法:将烟气预热到790℃以上通空气燃烧掉。优点是效率高;缺点是能源消耗高、不易控制、会产生二次污染,且炉内燃烧不易控制,会影响炭素产品质量。

  4、袋式法:净化率高、但投资大、运行费用高,经常造成滤袋堵塞报废。

  6、静电除集法:效率高、可大型规模化,是目前我国炭素行业99%以上都采用的方法。先进的电捕法都采用立式和卧式两种电捕集器。

  立式和卧式沥青烟电捕集器的优点是投资小、占地面积小、操作简单、效率高。但是根据沥青烟的介电性能和温度流动性能,必须进行预处理才能达到理想的捕集效果。预处理一是把烟气温度降到70-80℃以保证电捕集的效率;二是要除去烟气中的大部分粉尘,以保证沥青的流动性,使捕集下的沥青从收尘极上流下,以便清理。

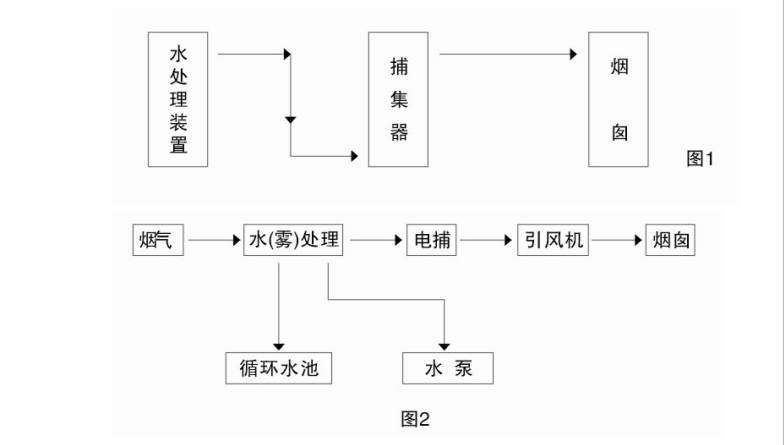

  沥青烟电捕集器系统构成

  本装置主要组成有:沥青烟电捕集器主体、直流高压供电系统、低压配电系统、电气仪表控制系统、喷淋冷却系统、电动保温蝶阀、风机等。冷却塔、电捕集器壳体应为独立机构,其支承结构应是自撑式。电捕集器具有蒸汽灭火和顶部水灭火两种方式,电捕集器出口有测温传感器,当电捕出口温度超过120℃时视为着火,所有灭火系统全部启动,主管路阀门关闭,旁通打开。电场内部没有过多的可燃物,着火的隐患彻底消除以预防为主,并达到防火、灭火自动监控,确保设备安全运行。为防止电捕集器着火、爆炸,可定期清洗电场。


  沥青烟电捕集器的工作原理

  沥青烟电捕集器具有电捕沥青效率高、阻力损失小、气体处理量大等特点.不仅可保证后续工序对气体质量的要求.提高产品回收率,而且可明显改善操作环境。

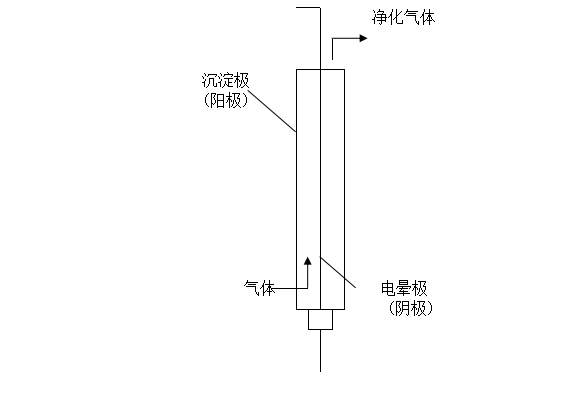

  我公司产品设计所采用结构形式主要有蜂窝式、同心圆式,极板式。无论哪种结构,其工作原理均可简化为图3,即在金属导线与金属管壁〔或极板〕间施加高压直流电源,以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区。按电场理论,正离子吸附于带负电的电晕极,负离子吸附于带正电的沉淀极;所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。当含焦油雾滴等杂质的气体通过该电场时,吸附了负离子和电子的杂质在电场库伦力的作用下,移动到沉淀极后释放出所带电负荷,并吸附于沉淀极上,从而达到净化气体的目的,通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时,会自动向下流趟,从沥青烟电捕集器底部排出,净化气体则从沥青烟电捕集器上部离开并进入下道工序。


  沥青烟电捕集器特点

  1、防火、灭火自动监控、切换确保设备安全设行。

  2、高配置:电源采用三相恒流源电源和高压硅整流电源:1)电源的转换效率高 2)输入供电平衡。 3)输出的直流平均电压高 4)节能效果明显。

  3、PLC程控系统 兼容多种主流通讯协议。

  4、高压控制系统 在电场拉弧、打火时,瞬间关断间歇供电技术处国内领先地位。

  5、高压瓷瓶免维护 密封独有技术。

  6、除沥青烟气除尘效率98%以上。

  7、预处理塔两种模式运行全蒸发及初步除尘脱硫污水循环利用免排放更加环保。

  8、自动冲洗喷淋清洗电场,减少员工劳动强度。

  水预处理的(降温、预除尘)结构说明

  在各类焙烧窑燃烧过程中,会产生大量的沥青烟气,其工艺不同,所排出的烟气温度也大有不同,现在一般烟气温度在150-650℃之间。而沥青烟捕集的理想温度为70-80℃,因此首先要对高温烟气进行水预处理,其目的有两个:

  1、降低烟气温度,进而达到理想的比电阻,以利电捕高效捕集;

  2、水预处理也可预除一部分尘埃,防止沥青烟捕集器捕集过多的尘埃,尘埃与沥青混合形成板结,不利于沥青顺利排出,形成堆积,一方面产生阴极肥大影响捕集效果。另一方面捕集物的堆积,导致阴极肥大,两极间距变小也容易在电场内部形成打火,进而形成着火,因此水预处理能够有效消除后序工段的诸多隐患,使沥青捕集器始终在高效、稳定、持久的状态下运行。

  水预处理方式有以下两种:

  1、水冲洗装置(俗称水洗塔)。根据烟气系统的工况温度,气体流量设计的。在单位时间内的气体充量(m3N /h)及温度,设计相应规格的水洗塔,决定每小时的喷水量以达到即定的温度,使系统比电阻控制在5.74×10-6.46×10Ω/cm范围,便于捕集。F图为多级降温水冲洗示意图。

  这种配置简单、高效是最理想的预处理方式。大量的尘埃经水冲后直接随水排出,进入水洗沉淀池,沉淀后的清水再循环至水冲洗,保证了水的循环利用。但该设备必须按规定配置相应规格的污水沉淀池(具体规格严格按照本公司设计要求实行),保证污水能得到充分的沉淀、净化。还必须保证沉淀池的大小足够,以防污水溢出,造成二次污染。该水冲洗装置能够保证捕集下来的沥青纯净、具有良好的流动性,能从电捕集器中顺利排出、收集、重复利用。

  2、雾洗塔处理装置。雾洗塔处理与水冲洗塔原理一样,是通过水降温、降尘埃。雾洗塔是将水加压到一定的压力,再经过特殊的不锈钢雾化喷头,形成多层的锥形喷雾达到降温、除尘埃的目的。该装置可省去污水净化池的建设,避免二次污染。但造价较高,除尘埃的效果没有水冲洗塔那么彻底,仍有部分尘埃窜进沥青烟捕集器被收集,较容易在捕集器中形成板结。因此,对定期清洗捕集器提出了更高的要求,后续清理的工作量相对大一些。

  针对有的厂家,烟气温度不太高,烟道管线较长的,也可直接在烟道上加喷雾装置,达到降温净化的效果。




  水处理降温净化及捕集器的高效监测

  无论是水冲洗还是喷雾净化,本公司都设有高效的在线监测系统。其原理是通过测温探头监测系统的温度,其信号反馈至注水(雾)泵,由设定的温度决定注水(雾)的流量大小,始终保持跟踪。即温度高加大注水(雾)量,温度低减小注水(雾)量,使其温度完全处于规定值,这样就给了沥青烟电捕集器提供了良好的工作条件,达到高效捕集的目的。

  对于捕集器中由于板结而着火时,探头依然能够根据温度的突然升高至过高值自动打开灭火水阀,将火焰及时扑灭。

  以上高效温测系统造价较高,用户可自行选购手动监测系统,同样方便、简单、经济实用。总之,本公司会通过给用户培训上岗、技术指导、定期回访进行产品售后服务跟踪,使用户用的安全、用的放心。
